Les systèmes de climatisation, ventilation et chauffage représentent un investissement majeur pour votre centre commercial. Lorsqu'une panne survient, elle impacte directement le confort des visiteurs et la rentabilité des commerces. Souvent, le problème provient de la carte électronique de commande. Pourtant, remplacer systématiquement cette pièce coûte cher et demande des délais d'approvisionnement importants. La réparation ciblée constitue une alternative économique et rapide, permettant de restaurer le fonctionnement optimal de vos équipements CVC.
Ce guide pratique vous accompagne dans le diagnostic et la réparation des cartes électroniques de vos installations. Vous découvrirez comment identifier précisément l'origine d'une défaillance grâce à des méthodes éprouvées. Nous détaillons les pannes fréquentes, les outils nécessaires et les techniques de réparation professionnelles adaptées aux contraintes du terrain. Que vous souhaitiez développer les compétences de votre équipe technique ou mieux comprendre les interventions des prestataires externes, ces informations vous aideront à optimiser la gestion de votre maintenance. Prendre le contrôle des réparations électroniques, c'est réduire vos coûts d'exploitation tout en garantissant la continuité de service attendue par vos locataires et visiteurs.
Les composants essentiels des cartes électroniques CVC à connaître
Lorsqu'un système de climatisation ou de chauffage tombe en panne, le problème provient souvent de la carte électronique qui pilote l'ensemble. Cette carte, véritable cerveau de votre installation CVC, contient plusieurs composants essentiels qu'il faut savoir identifier avant toute intervention. En effet, comprendre l'architecture de ces circuits permet de gagner un temps précieux lors du diagnostic et d'éviter des erreurs coûteuses. Les cartes modernes intègrent des technologies de plus en plus sophistiquées, rendant leur réparation accessible uniquement aux professionnels formés ou aux techniciens avertis.

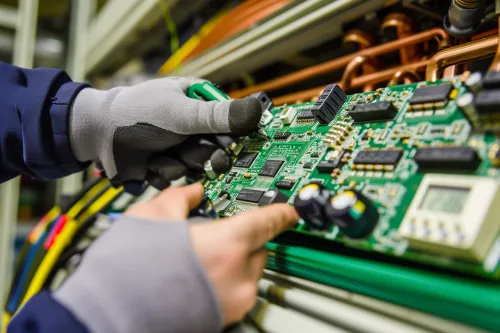

- Vue détaillée des éléments techniques d'une carte électronique de régulation thermique CVC
Identification des circuits imprimés et microcontrôleurs
Le circuit imprimé constitue la base physique sur laquelle tous les composants sont soudés. Il se présente sous forme d'une plaque verte, bleue ou brune parsemée de pistes conductrices en cuivre. Au cœur de cette carte, le microcontrôleur représente le composant intelligent qui exécute les programmes de régulation thermique. Ce petit boîtier noir rectangulaire, souvent marqué de références alphanumériques, gère la communication entre les différents capteurs et actionneurs. Par ailleurs, on trouve également des composants spécifiques comme les relais qui commutent les charges électriques, les transformateurs qui adaptent les tensions, et les condensateurs qui filtrent les signaux parasites. La disposition de ces éléments suit généralement une logique fonctionnelle : les composants de puissance sont séparés des circuits de contrôle pour limiter les interférences électromagnétiques.
| Composant | Fonction principale | Signes de défaillance |
|---|---|---|
| Microcontrôleur | Gestion logique et commandes | Absence totale de réponse |
| Relais électromécanique | Commutation des charges | Claquements répétés, brûlures |
| Condensateur électrolytique | Filtrage et stabilisation | Bombement, fuite de liquide |
| Transformateur | Conversion de tension | Surchauffe, odeur de brûlé |
Localisation des zones critiques sur la carte mère
Pour intervenir efficacement, vous devez repérer les zones sensibles de la carte mère. Premièrement, l'alimentation électrique se situe généralement près du connecteur d'entrée secteur, reconnaissable aux gros composants comme le pont de diodes et les condensateurs de filtrage. Deuxièmement, la section de commande des capteurs occupe souvent le centre de la carte, avec de nombreuses connexions vers l'extérieur. Troisièmement, les circuits de puissance qui pilotent compresseurs et ventilateurs se trouvent habituellement en périphérie, dotés de dissipateurs thermiques métalliques. Néanmoins, certains fabricants adoptent des configurations spécifiques, d'où l'importance de consulter la documentation technique. Voici les éléments à surveiller en priorité :
- Les points de soudure des connecteurs, sujets aux contraintes mécaniques
- Les zones autour des composants de puissance, exposées à la chaleur
- Les pistes conductrices fines, vulnérables aux micro-coupures
- Les fusibles de protection, premiers remparts contre les surcharges
Cette cartographie visuelle facilite grandement le diagnostic et permet d'orienter rapidement vos mesures vers les composants suspects.
Méthodologie de diagnostic des pannes électroniques sur systèmes CVC
Le diagnostic d'une carte électronique CVC défaillante nécessite une approche méthodique et rigoureuse. Avant toute intervention, assurez-vous que l'installation est hors tension pour garantir votre sécurité. Ensuite, examinez visuellement la carte à la recherche de traces de brûlure, de composants gonflés ou de soudures fissurées. Cette première inspection révèle souvent des indices précieux sur l'origine de la panne. Par ailleurs, consultez toujours le schéma électrique du fabricant pour identifier les circuits et les tensions nominales attendues sur chaque zone de la carte.
Tests préliminaires avec multimètre et oscilloscope
L'utilisation d'un multimètre constitue la première étape technique du diagnostic. Cet appareil permet de vérifier plusieurs paramètres essentiels pour localiser la défaillance. Commencez par contrôler l'alimentation électrique en amont de la carte, puis progressez vers les différents circuits. L'oscilloscope, quant à lui, s'avère indispensable pour analyser les signaux dynamiques et détecter les anomalies dans les circuits de communication ou de commande. Voici les vérifications prioritaires à effectuer :
- Contrôle de la tension d'alimentation principale (généralement 24V ou 230V selon les modèles)
- Vérification de la présence de tensions auxiliaires (5V, 12V pour les circuits logiques)
- Test des fusibles et protections thermiques intégrées
- Mesure des résistances des bobines de relais et contacteurs
- Analyse des signaux de communication entre microcontrôleur et périphériques
Mesure des tensions et continuité des circuits
La mesure précise des tensions à différents points de test permet d'isoler rapidement le circuit défaillant. Positionnez le multimètre en mode voltmètre et comparez les valeurs mesurées avec celles indiquées sur le schéma technique. Une tension absente ou anormalement basse indique généralement un composant défectueux en amont. Néanmoins, vérifiez également la continuité des pistes du circuit imprimé avec le mode ohmmètre, car une piste interrompue produit les mêmes symptômes qu'un composant hors service. Documentez systématiquement vos mesures pour faciliter l'analyse et, si nécessaire, l'échange avec le support technique du fabricant. Cette rigueur dans le diagnostic évite les remplacements inutiles et accélère la remise en service du système CVC.
Les défaillances courantes des cartes de commande CVC
Les cartes électroniques des systèmes CVC subissent des contraintes importantes au quotidien. Elles gèrent des cycles de marche et d'arrêt répétés, supportent des variations de température et restent sous tension pendant de longues périodes. Ces conditions d'utilisation intensive provoquent des défaillances spécifiques qu'il convient d'identifier rapidement. Dans un centre commercial, une panne de carte électronique peut entraîner l'arrêt complet de la climatisation ou du chauffage, avec des conséquences directes sur le confort des clients et le bon fonctionnement des commerces. Par conséquent, connaître les pannes typiques permet d'intervenir efficacement et de limiter les temps d'arrêt.
Condensateurs défectueux et composants soudés endommagés
Les condensateurs électrolytiques constituent la première source de panne sur les cartes CVC. Ces composants se dégradent naturellement avec le temps et la chaleur, perdant progressivement leur capacité de filtrage. Vous remarquerez que certains présentent un bombement sur le dessus, un signe évident de défaillance. D'autres fuient un liquide brunâtre ou présentent des traces de corrosion à leur base. Les résistances peuvent également griller, devenant alors noircies ou fissurées. De plus, les relais électromécaniques s'usent après des milliers de commutations, leurs contacts se détériorent et provoquent des défauts d'alimentation vers les compresseurs ou ventilateurs. Les principaux composants à surveiller incluent :
- Condensateurs électrolytiques bombés ou fuyards
- Résistances noircies ou décolorées
- Relais qui claquent sans fermer correctement
- Fusibles grillés indiquant un court-circuit
- Soudures froides ou fissurées sur les connecteurs
Signes visuels de détérioration thermique
L'échauffement excessif laisse des traces caractéristiques sur les circuits imprimés. Les zones surchauffées présentent souvent une décoloration du vernis protecteur, qui passe du vert au brun. Les pistes conductrices peuvent se décoller ou se fissurer, créant des discontinuités électriques difficiles à détecter sans inspection minutieuse. Ensuite, les composants situés près des dissipateurs thermiques ou des transformateurs affichent fréquemment des marques de brûlure. Vous observerez parfois des traces noires autour des transistors de puissance ou des circuits intégrés régulateurs. Ces indices visuels orientent rapidement le diagnostic vers les zones problématiques. Néanmoins, certaines défaillances restent invisibles à l'œil nu et nécessitent des mesures électriques pour être confirmées. Finalement, une inspection visuelle systématique constitue toujours la première étape d'un diagnostic réussi.
Techniques de réparation professionnelles pour circuits électroniques
La réparation des cartes électroniques CVC exige une maîtrise technique précise et une approche méthodique. Avant toute intervention, vous devez couper l'alimentation électrique et décharger les condensateurs pour éviter les risques de choc. Ensuite, un examen visuel minutieux permet d'identifier les composants défaillants comme les résistances brûlées, les condensateurs gonflés ou les traces de surchauffe. Cette étape préliminaire vous guide vers les zones à traiter en priorité. Par ailleurs, la documentation technique du fabricant s'avère indispensable pour repérer les références exactes des composants à remplacer.

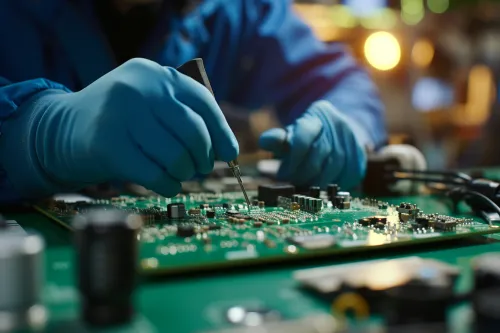

- Réparation minutieuse d'un circuit imprimé à l'aide d'outils professionnels de précision
Dessoudage et remplacement de composants défaillants
Le dessoudage constitue l'étape la plus délicate de la réparation. Vous devez utiliser une pompe à dessouder ou une tresse à dessouder pour retirer proprement l'étain sans endommager les pistes du circuit imprimé. Pour les composants traversants, chauffez simultanément toutes les broches afin de faciliter l'extraction. Cependant, les composants montés en surface (CMS) nécessitent une technique différente avec application de chaleur contrôlée sur l'ensemble du composant. Voici les étapes essentielles du remplacement :
- Nettoyage des pastilles de soudure avec de l'alcool isopropylique
- Vérification de l'orientation correcte du nouveau composant
- Application d'une quantité appropriée de flux de soudure
- Soudure rapide à température adaptée (environ 350°C)
- Inspection visuelle de la qualité des joints de soudure
Utilisation du fer à souder et station de reprise
Le choix de l'équipement détermine la qualité finale de votre intervention. Un fer à souder réglable entre 300°C et 400°C convient pour la majorité des réparations sur cartes CVC. Néanmoins, une station de reprise à air chaud devient indispensable pour les composants CMS ou les circuits intégrés multi-broches. Cette station permet un chauffage uniforme sans concentration excessive de chaleur. De plus, l'utilisation d'une panne fine facilite la précision lors du travail sur des composants rapprochés. Pensez également à nettoyer régulièrement la panne avec une éponge humide pour maintenir une bonne conductivité thermique et prolonger sa durée de vie.
Outils et équipements indispensables pour le dépannage

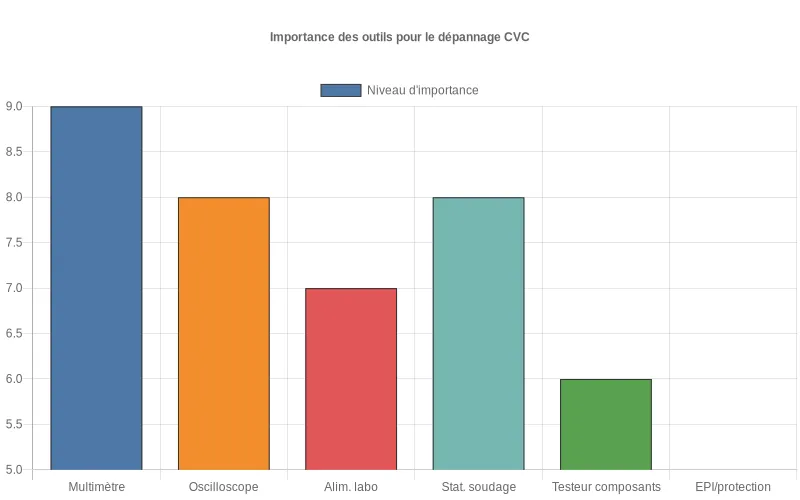

Pour intervenir efficacement sur les cartes électroniques CVC, un technicien doit disposer d'un équipement adapté. Sans les bons outils, impossible d'identifier précisément l'origine d'une panne ou de réaliser une réparation durable. L'investissement dans du matériel de qualité représente donc un choix stratégique pour tout professionnel du dépannage. Par ailleurs, ces équipements permettent de gagner un temps considérable lors des interventions et d'éviter les erreurs de diagnostic qui peuvent endommager davantage les circuits. Chaque outil répond à un besoin spécifique dans le processus de réparation.
Appareils de mesure et instruments de diagnostic électronique
Les appareils de mesure constituent le cœur de l'arsenal du technicien CVC. Le multimètre numérique reste l'outil de base pour vérifier les tensions, mesurer les résistances et tester la continuité des circuits. Cependant, pour analyser les signaux complexes des cartes modernes, un oscilloscope devient indispensable. Cet instrument visualise les formes d'onde électriques et détecte les anomalies invisibles au multimètre classique. D'autre part, un testeur de composants spécialisé permet de vérifier rapidement les transistors, diodes et condensateurs sans les dessouder. Certains modèles intègrent même des fonctions d'analyse thermique par caméra infrarouge, révélant les points chauds sur les circuits imprimés avant qu'une défaillance ne survienne.
Constitution d'une trousse de réparation complète
Une trousse bien organisée rassemble tous les outils nécessaires pour intervenir rapidement sur site. Voici les éléments essentiels à inclure :
- Station de soudage avec température réglable et fer à souder de précision
- Pompe à dessouder et tresse à dessouder pour retirer proprement les composants défectueux
- Jeu de tournevis isolés et pinces antistatiques adaptées aux circuits électroniques
- Loupe éclairante ou microscope USB pour inspecter les soudures et pistes fines
- Bracelet antistatique et tapis de travail pour protéger les composants sensibles
| Type d'outil | Usage principal | Niveau de priorité |
|---|---|---|
| Multimètre numérique | Mesures électriques de base | Indispensable |
| Oscilloscope portable | Analyse des signaux complexes | Recommandé |
| Station de soudage | Remplacement des composants | Indispensable |
| Caméra thermique | Détection des surchauffes | Optionnel |
Finalement, n'oubliez pas d'inclure des consommables comme la soudure de qualité, le flux de soudage et l'alcool isopropylique pour le nettoyage. Ces fournitures garantissent des réparations professionnelles et durables sur toutes les cartes électroniques CVC.
Prévention et maintenance des cartes électroniques CVC

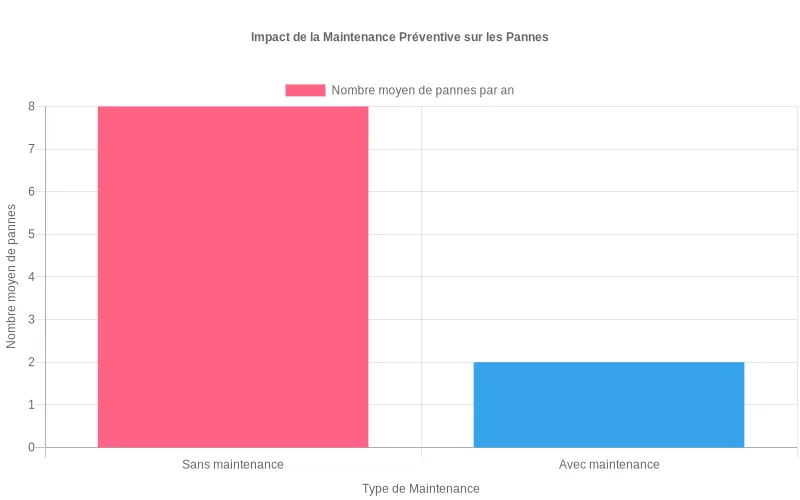

La longévité de vos équipements CVC dépend en grande partie de l'entretien régulier des cartes électroniques. Ces composants sensibles nécessitent une attention particulière pour éviter les pannes coûteuses. D'abord, un programme de maintenance préventive permet de réduire considérablement les interventions d'urgence. Par ailleurs, les cartes électroniques exposées à la poussière, à l'humidité et aux variations de température se détériorent plus rapidement. Donc, un contrôle visuel mensuel s'impose pour détecter les signes avant-coureurs de défaillance. De plus, cette approche proactive prolonge la durée de vie des systèmes et optimise leur performance énergétique.
Nettoyage régulier et protection contre les surtensions
Le nettoyage des cartes électroniques constitue une étape fondamentale de la maintenance préventive. Ensuite, l'accumulation de poussière crée des ponts thermiques qui provoquent des surchauffes localisées. Néanmoins, il faut utiliser des techniques appropriées pour éviter d'endommager les composants délicats. Voici les bonnes pratiques à adopter :
- Utiliser de l'air comprimé sec pour éliminer la poussière sans contact physique
- Appliquer un nettoyant électronique spécialisé pour dissoudre les résidus graisseux
- Vérifier l'absence d'oxydation sur les connecteurs et contacts électriques
- Contrôler l'état des ventilateurs de refroidissement intégrés
- Documenter chaque intervention dans un registre de maintenance
Par conséquent, ces opérations doivent être réalisées tous les trois à six mois selon l'environnement d'installation. Cependant, les sites industriels ou poussiéreux nécessitent une fréquence accrue.
Installation de parasurtenseurs et filtres de protection
Les surtensions électriques représentent l'une des principales causes de défaillance des cartes CVC. Finalement, l'installation de dispositifs de protection constitue un investissement rentable face au coût de remplacement des composants. D'abord, les parasurtenseurs absorbent les pics de tension provenant du réseau électrique. De plus, les filtres secteur éliminent les perturbations électromagnétiques qui perturbent le fonctionnement des microcontrôleurs. Par ailleurs, ces équipements protègent également contre les décharges électrostatiques lors des interventions de maintenance. Donc, chaque armoire électrique devrait intégrer ces protections dès la conception du système. Néanmoins, leur efficacité diminue avec le temps et nécessite un remplacement périodique tous les cinq ans environ.
