Votre installation frigorifique vous lâche en pleine activité ? Le compresseur constitue le cœur de votre système de réfrigération commerciale. Lorsqu'il tombe en panne, c'est toute votre chaîne du froid qui s'effondre. Les conséquences financières sont immédiates : marchandises périssables perdues, clients mécontents, fermeture temporaire de vos espaces réfrigérés. Chaque heure compte. Pourtant, beaucoup de responsables maintenance peinent à identifier rapidement l'origine exacte du problème. Résultat ? Des interventions coûteuses, souvent inutiles, qui auraient pu être évitées avec un diagnostic précis.
Ce guide professionnel vous dévoile les méthodes éprouvées pour diagnostiquer une panne de compresseur frigorifique avec certitude. Vous découvrirez comment reconnaître les symptômes avant-coureurs, identifier les causes réelles de défaillance, et maîtriser les techniques de test électrique. Nous détaillons également les critères objectifs pour décider entre réparation et remplacement, ainsi que les étapes d'intervention conformes aux normes en vigueur. Enfin, vous apprendrez à mettre en place une maintenance préventive efficace pour éviter les arrêts imprévus. Votre objectif ? Minimiser les temps d'arrêt et protéger votre investissement sur le long terme.
Les signes révélateurs d’un compresseur frigorifique défaillant
Repérer rapidement les signaux d'alerte d'un compresseur en panne permet d'éviter des dégâts plus importants sur l'installation frigorifique. Plusieurs indicateurs visuels, sonores et thermiques révèlent un dysfonctionnement. D'abord, une température anormalement élevée dans les chambres froides constitue le premier signal d'alarme. Ensuite, des cycles de marche-arrêt trop fréquents indiquent souvent une défaillance du système de compression. Par ailleurs, une surconsommation électrique inhabituelle traduit généralement un effort anormal du compresseur pour maintenir les performances. Les professionnels de la maintenance doivent également surveiller les variations de pression dans le circuit, car elles témoignent d'une perte d'efficacité du compresseur.

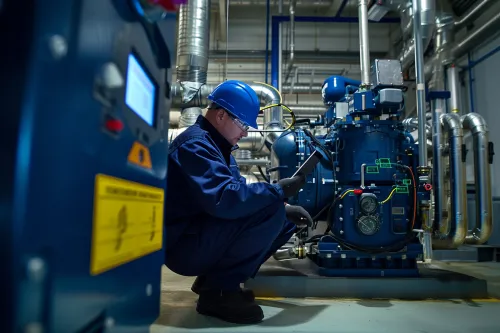

- Symptômes visuels et sonores indiquant une panne imminente du compresseur de réfrigération
Symptômes sonores et vibrations anormales du système
Les manifestations acoustiques représentent des indicateurs précieux pour diagnostiquer l'état du compresseur. Un équipement en bon état fonctionne avec un bruit régulier et modéré. Cependant, certains sons inhabituels doivent alerter immédiatement les responsables maintenance. Voici les principaux symptômes sonores à surveiller :
- Claquements métalliques répétitifs signalant des pièces internes endommagées
- Ronflements graves indiquant une usure des roulements ou paliers
- Sifflements aigus révélant des fuites de fluide frigorigène
- Vibrations excessives transmises aux structures environnantes
- Bruits de choc au démarrage témoignant d'un problème de lubrification
De plus, des vibrations anormales peuvent endommager les fixations et les raccordements du circuit. Néanmoins, certains bruits peuvent provenir d'autres composants comme les ventilateurs ou les détendeurs. Par conséquent, un diagnostic précis nécessite l'intervention d'un technicien qualifié. Finalement, noter la fréquence et l'intensité de ces manifestations aide à établir un historique utile pour le dépannage.
Identification des bruits de claquement et de grincement
Les claquements proviennent souvent de pistons usés ou de soupapes défectueuses dans les compresseurs à pistons. Ces chocs métalliques surviennent généralement à intervalles réguliers, synchronisés avec les cycles de compression. Les grincements, quant à eux, résultent fréquemment d'un manque d'huile dans le carter ou d'une contamination du lubrifiant. D'abord légers, ces bruits s'amplifient progressivement jusqu'à l'arrêt complet du compresseur. Par ailleurs, un bruit de ferraille indique parfois une casse interne nécessitant un remplacement immédiat. Donc, agir rapidement permet de limiter les coûts d'intervention et d'éviter l'extension des dégâts au reste de l'installation frigorifique.
Causes principales des pannes de compresseur frigorifique
Comprendre les origines d'une défaillance permet d'intervenir rapidement et d'éviter des dégâts plus importants. Plusieurs facteurs peuvent provoquer l'arrêt brutal ou progressif d'un compresseur frigorifique dans vos installations. Parmi les causes les plus fréquentes, on retrouve les problèmes électriques, les défauts de lubrification, et les conditions de fonctionnement inadaptées. D'abord, un manque d'entretien régulier favorise l'accumulation de contaminants dans le circuit. Ensuite, des variations de tension électrique peuvent endommager les composants internes. Par ailleurs, une charge de fluide frigorigène incorrecte génère des contraintes mécaniques excessives sur le compresseur.
Les principales causes de panne se répartissent en plusieurs catégories distinctes :
- Contamination du système par l'humidité ou des particules métalliques
- Usure naturelle des composants mécaniques après plusieurs années de service
- Surcharge thermique due à une ventilation insuffisante du local technique
- Fuite de fluide frigorigène entraînant un fonctionnement à vide du compresseur
- Alimentation électrique instable ou sous-dimensionnée pour l'équipement
Surchauffe et problèmes électriques du moteur
La surchauffe représente l'une des menaces majeures pour la longévité du compresseur. Lorsque le moteur électrique fonctionne au-delà de sa température nominale, les enroulements se détériorent progressivement. Cette situation résulte souvent d'une circulation d'air déficiente autour de l'unité ou d'un environnement trop confiné. De plus, un fonctionnement prolongé en conditions extrêmes accélère le vieillissement des isolants électriques. Les protections thermiques intégrées se déclenchent alors fréquemment, signalant un dysfonctionnement imminent. Néanmoins, certains modèles anciens ne disposent pas de systèmes de sécurité suffisants, augmentant ainsi le risque de destruction complète du moteur.
Court-circuit et défaillance du condensateur de démarrage
Le condensateur de démarrage joue un rôle crucial dans le lancement du compresseur. Quand ce composant électrique faiblit ou grille, le moteur peine à démarrer ou n'arrive plus à atteindre sa vitesse de rotation optimale. Par conséquent, le compresseur consomme davantage d'électricité tout en fournissant moins de puissance frigorifique. Un court-circuit dans les enroulements du moteur provoque généralement un disjoncteur qui saute ou un fusible qui fond. Finalement, ces défaillances électriques nécessitent une intervention rapide pour éviter l'endommagement irréversible du compresseur et protéger l'ensemble de votre installation frigorifique.
Méthodes de diagnostic professionnel du compresseur
Diagnostiquer un compresseur frigorifique défaillant nécessite une approche méthodique et des outils adaptés. Les professionnels du froid utilisent plusieurs techniques pour identifier précisément l'origine de la panne. D'abord, l'inspection visuelle permet de repérer les signes évidents comme les traces d'huile, les câbles endommagés ou les composants brûlés. Ensuite, les tests électriques confirment ou infirment les premières hypothèses. Cette démarche structurée évite les remplacements inutiles et garantit une réparation efficace.

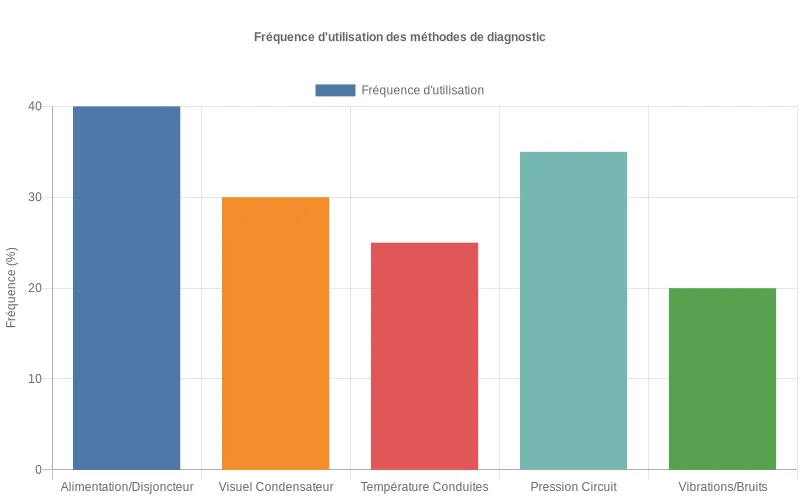

Les techniciens qualifiés suivent généralement un protocole précis comprenant plusieurs étapes essentielles :
- Vérification de l'alimentation électrique et du disjoncteur dédié
- Contrôle visuel du condensateur et du relais de démarrage
- Mesure de la température des conduites d'aspiration et de refoulement
- Test de pression du circuit frigorifique
- Analyse des vibrations et des bruits anormaux
Cette approche systématique permet d'identifier rapidement le composant défectueux et d'éviter les diagnostics erronés.
Tests électriques et mesures de résistance des enroulements
Les tests électriques constituent la pierre angulaire du diagnostic professionnel. Ils révèlent l'état réel des enroulements du moteur et détectent les courts-circuits internes. Par ailleurs, ces mesures permettent de différencier une panne électrique d'un problème mécanique. Les valeurs obtenues sont comparées aux spécifications du fabricant pour déterminer si le compresseur fonctionne correctement. Un écart significatif indique généralement un dysfonctionnement nécessitant une intervention.
| Type de test | Valeur normale | Problème détecté |
|---|---|---|
| Résistance enroulements | 2 à 20 Ohms | Court-circuit ou bobinage ouvert |
| Isolation à la masse | Supérieure à 1 MΩ | Défaut d'isolation électrique |
| Tension d'alimentation | ±10% de la valeur nominale | Problème d'alimentation électrique |
Ces mesures doivent être effectuées avec le compresseur hors tension et déconnecté. Cependant, certains tests nécessitent une alimentation active pour vérifier le comportement dynamique du système. La sécurité reste prioritaire lors de ces manipulations.
Utilisation du multimètre pour vérifier la continuité
Le multimètre représente l'outil indispensable pour tout diagnostic électrique. Il mesure la continuité entre les bornes du compresseur et détecte les ruptures de circuit. Pour commencer, réglez l'appareil en mode ohmmètre et placez les pointes de touche sur les cosses C, S et R. Des valeurs infinies signalent un enroulement coupé, tandis qu'une résistance nulle indique un court-circuit. De plus, le test d'isolation vérifie l'absence de contact entre les enroulements et la carcasse métallique. Cette vérification simple mais cruciale évite les risques d'électrocution et les dommages matériels. Finalement, notez toutes les mesures pour comparer avec les données constructeur et établir un diagnostic fiable.
Réparation ou remplacement : quelle solution choisir
Face à un compresseur frigorifique défaillant, vous devez prendre une décision stratégique. Réparer ou remplacer ? Cette question revient systématiquement dans les centres commerciaux. La réponse dépend de plusieurs facteurs techniques et financiers. D'abord, l'âge de votre installation joue un rôle déterminant. Un compresseur de moins de cinq ans mérite généralement une réparation. Par ailleurs, la nature de la panne influence directement votre choix. Un simple problème électrique se résout facilement, tandis qu'une usure mécanique avancée nécessite un remplacement complet. De plus, vous devez considérer l'impact sur votre activité commerciale. Un remplacement rapide minimise les pertes de marchandises périssables.

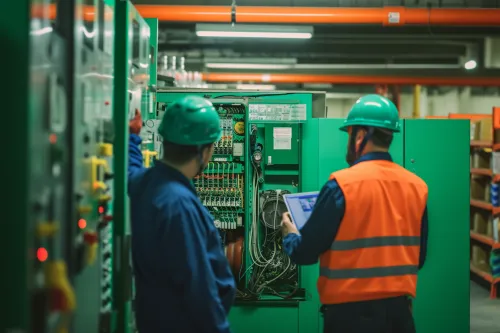

- Comparaison entre réparation et remplacement d'un équipement défectueux par un professionnel
Critères d'évaluation du coût versus bénéfice
L'analyse économique constitue le pilier de votre décision. Comparez systématiquement le coût de réparation avec celui d'un remplacement. Généralement, si la réparation dépasse 50% du prix d'un compresseur neuf, optez pour le remplacement. Cependant, plusieurs éléments financiers entrent en jeu dans cette équation. Voici les principaux critères à examiner :
- Le coût des pièces détachées et de la main-d'œuvre spécialisée
- La consommation énergétique comparée entre ancien et nouveau modèle
- Les frais d'immobilisation et pertes commerciales pendant l'intervention
- Les économies potentielles avec un équipement plus performant
- Les aides financières disponibles pour les équipements écologiques
De plus, les nouveaux compresseurs offrent des rendements énergétiques supérieurs. Cette efficacité se traduit par des économies substantielles sur vos factures électriques. Par conséquent, un investissement initial plus élevé peut s'avérer rentable à moyen terme.
| Critère | Réparation | Remplacement |
|---|---|---|
| Coût initial | 500€ - 1500€ | 2000€ - 5000€ |
| Durée d'intervention | 2-4 heures | 4-8 heures |
| Garantie | 3-6 mois | 2-5 ans |
| Économie énergétique | Aucune | 15-30% |
Analyse de la durée de vie restante et garanties disponibles
Évaluez précisément la longévité résiduelle de votre compresseur. Un équipement correctement entretenu fonctionne entre dix et quinze ans. Néanmoins, après huit ans d'utilisation intensive, les pannes deviennent plus fréquentes. Les garanties constructeur représentent également un élément décisif. Un compresseur neuf bénéficie d'une couverture complète, souvent extensible. Cette protection vous met à l'abri de dépenses imprévues pendant plusieurs années. Finalement, consultez votre frigoriste pour obtenir un diagnostic objectif et personnalisé selon votre situation.
Étapes de remplacement d’un compresseur frigorifique
Remplacer un compresseur frigorifique demande une intervention méthodique et rigoureuse. Cette opération nécessite des compétences techniques spécifiques ainsi que des équipements professionnels adaptés. Avant de débuter, vous devez impérativement couper l'alimentation électrique de l'installation et vérifier l'absence de tension. Par ailleurs, assurez-vous de disposer de tous les outils nécessaires : manifold, pompe à vide, torche de brasage, et détecteur de fuite. Le nouveau compresseur doit correspondre exactement aux spécifications du modèle d'origine pour garantir le bon fonctionnement du système. De plus, prévoyez un temps d'intervention d'environ 4 à 6 heures selon la complexité de l'installation et l'accessibilité du compresseur.
Récupération du fluide frigorigène et mise en sécurité
La première étape consiste à récupérer le fluide frigorigène conformément à la réglementation en vigueur. Vous devez utiliser une station de récupération certifiée pour aspirer complètement le gaz du circuit. Cette opération est obligatoire et protège l'environnement. Ensuite, purgez les pressions résiduelles du système en ouvrant progressivement les vannes d'accès. Vérifiez que le manomètre indique bien zéro avant de poursuivre. Néanmoins, certaines installations peuvent conserver de la pression même après récupération. Dans ce cas, attendez quelques minutes supplémentaires pour une dépressurisation complète. Enfin, déconnectez les câbles électriques du compresseur en prenant soin de noter leur position exacte pour le remontage.
Techniques de brasage et raccordement des conduites
Le brasage des conduites constitue l'étape la plus délicate du remplacement. Commencez par découper proprement les tubes de cuivre à l'aide d'un coupe-tube pour obtenir des surfaces planes. Ensuite, nettoyez soigneusement les extrémités avec de la toile émeri pour éliminer toute oxydation. Appliquez du flux décapant sur les zones à braser pour favoriser la pénétration de la brasure. Lors du brasage, maintenez un apport d'azote dans les conduites pour éviter l'oxydation interne qui pourrait contaminer le circuit. Utilisez une brasure adaptée au type de fluide frigorigène de votre installation. Les principales étapes comprennent :
- Chauffer uniformément le raccord sans surchauffer le métal de base
- Appliquer la brasure lorsque le métal atteint la température de fusion
- Laisser refroidir naturellement sans souffler sur le joint
- Vérifier visuellement la qualité du cordon de brasure
- Effectuer un test d'étanchéité sous pression d'azote
Après le brasage, installez le nouveau compresseur en respectant le sens de montage indiqué par le fabricant. Raccordez ensuite les câbles électriques selon le schéma noté précédemment. Réalisez un test d'étanchéité à l'azote à une pression de 15 bars pendant minimum 30 minutes. Si aucune fuite n'est détectée, procédez au tirage au vide du circuit pendant au moins 45 minutes pour éliminer toute trace d'humidité. Finalement, chargez le système avec la quantité exacte de fluide frigorigène spécifiée sur la plaque signalétique de l'équipement.
Maintenance préventive pour prolonger la durée de vie
La maintenance préventive constitue la meilleure stratégie pour éviter les pannes coûteuses de compresseur frigorifique. Un programme d'entretien structuré permet de détecter les anomalies avant qu'elles ne dégénèrent en défaillances majeures. Cette approche proactive réduit considérablement les risques d'arrêt brutal du système et prolonge la durée de vie de l'équipement de plusieurs années. Par ailleurs, elle garantit une performance énergétique optimale et diminue les coûts d'exploitation sur le long terme.
Programme d'entretien régulier et contrôles périodiques
Un calendrier d'interventions planifiées s'avère indispensable pour maintenir votre installation frigorifique en parfait état. Les contrôles doivent s'effectuer selon une fréquence adaptée à l'intensité d'utilisation du système. Pour un centre commercial, une inspection mensuelle minimale est recommandée. Ces vérifications incluent plusieurs points essentiels :
- Contrôle visuel des connexions électriques et des bornes du compresseur
- Mesure des pressions d'aspiration et de refoulement du circuit
- Vérification de l'état des condenseurs et évaporateurs
- Test de fonctionnement des dispositifs de sécurité et pressostat
- Inspection des vibrations et du niveau sonore anormal
Ces contrôles périodiques permettent d'identifier rapidement les dérives de fonctionnement. Donc, vous pouvez intervenir avant qu'un problème mineur ne devienne critique. La documentation de chaque intervention facilite le suivi de l'évolution des paramètres dans le temps.
Vérification des niveaux d'huile et filtration du circuit
Le niveau d'huile frigorifique joue un rôle crucial dans la longévité du compresseur. Une quantité insuffisante provoque une lubrification inadéquate des pièces mécaniques, accélérant leur usure prématurée. À l'inverse, un excès d'huile réduit l'efficacité thermique du système. Par conséquent, la vérification trimestrielle du niveau s'impose comme une opération incontournable. Le voyant d'huile doit toujours indiquer un niveau situé dans la zone recommandée par le fabricant.
La filtration du circuit nécessite également une attention particulière. Les filtres déshydrateurs doivent être remplacés annuellement ou après chaque intervention sur le circuit frigorifique. Néanmoins, un changement plus fréquent peut s'avérer nécessaire dans des environnements poussiéreux. Ces filtres captent l'humidité et les impuretés qui risqueraient d'endommager le compresseur. Finalement, cette maintenance préventive simple évite des réparations majeures et garantit la fiabilité de votre installation frigorifique.
