Votre chambre froide maintient-elle vraiment la température requise pour respecter les normes sanitaires ? Un dimensionnement incorrect peut entraîner des ruptures de la chaîne du froid, des surconsommations énergétiques importantes et des non-conformités lors des contrôles HACCP. Calculer précisément la puissance frigorifique nécessaire devient donc un enjeu majeur pour garantir la conservation optimale de vos denrées alimentaires tout en maîtrisant vos coûts d'exploitation. Pourtant, cette étape technique reste souvent négligée ou approximative lors de l'installation ou du remplacement d'un groupe froid.
Ce guide complet vous accompagne dans la réalisation d'un bilan thermique rigoureux de votre chambre froide. Vous découvrirez les formules de calcul adaptées à votre installation, les paramètres essentiels à intégrer comme les déperditions thermiques et les apports de chaleur, ainsi que les exigences réglementaires HACCP à respecter selon vos produits stockés. Nous aborderons également les solutions d'optimisation énergétique et les erreurs fréquentes de dimensionnement qui peuvent compromettre votre installation. Grâce à des exemples concrets et des recommandations pratiques, vous disposerez de tous les éléments pour évaluer ou vérifier la puissance de votre système frigorifique et assurer une conservation irréprochable de vos marchandises.
Les fondamentaux du bilan thermique pour chambre froide
Le bilan thermique constitue la pierre angulaire de tout projet d'installation frigorifique. Avant de choisir un groupe froid, il faut absolument quantifier les besoins réels en refroidissement. Cette analyse détermine la puissance exacte nécessaire pour maintenir la température souhaitée dans votre chambre froide. Sans cette étape, vous risquez un sous-dimensionnement qui compromet la conservation des produits, ou un surdimensionnement qui engendre des surcoûts énergétiques importants. Pour un responsable maintenance, maîtriser ces calculs permet d'anticiper les besoins et d'optimiser les investissements.
- Analyse des flux thermiques et points critiques d'isolation pour optimiser une chambre froide
Comprendre les déperditions et apports de chaleur
Chaque chambre froide subit constamment des échanges thermiques avec son environnement. D'abord, la chaleur pénètre par les parois, le plafond et le sol selon leur niveau d'isolation. Ensuite, les ouvertures de portes génèrent des infiltrations d'air chaud particulièrement problématiques dans les zones de forte activité. De plus, les produits stockés introduisent leur propre charge thermique lors de leur mise en température. Par ailleurs, l'éclairage, les chariots élévateurs et le personnel dégagent également de la chaleur. Finalement, les ventilateurs et équipements électriques contribuent aux apports internes. Tous ces éléments doivent être comptabilisés pour obtenir un bilan thermique précis et dimensionner correctement l'installation frigorifique.
Les différentes sources de transfert thermique à prendre en compte
Le transfert thermique dans une chambre froide s'opère selon trois modes distincts : la conduction à travers les parois isolantes, la convection lors des mouvements d'air, et le rayonnement thermique des surfaces chaudes. Néanmoins, certaines sources sont souvent négligées lors des calculs initiaux. Voici les principales charges thermiques à intégrer systématiquement dans votre bilan :
- Les apports par transmission à travers les parois, calculés selon leur surface et leur coefficient d'isolation
- Les charges liées au renouvellement d'air et aux infiltrations lors des ouvertures
- La chaleur dégagée par les produits stockés pendant leur refroidissement
- Les apports dus à l'éclairage, généralement entre 10 et 15 W/m² selon le type d'ampoules
- La présence humaine, estimée à environ 250 W par personne en activité
- Les équipements électriques comme les chariots, palans ou convoyeurs
Chaque source représente un pourcentage variable du bilan total selon la configuration de votre installation. Par conséquent, une analyse détaillée permet d'identifier les postes les plus énergivores et d'agir en priorité sur ces points pour améliorer l'efficacité globale de votre système frigorifique.
Méthodologie de calcul de la puissance frigorifique nécessaire
Dimensionner correctement une chambre froide repose sur une méthodologie rigoureuse qui combine plusieurs paramètres techniques. Le calcul de la puissance frigorifique détermine la capacité du groupe froid à maintenir la température souhaitée malgré les apports de chaleur constants. Cette démarche s'appuie sur des formules éprouvées qui intègrent les caractéristiques physiques de l'installation et son utilisation quotidienne. Par ailleurs, une estimation précise évite le surdimensionnement coûteux ou le sous-dimensionnement problématique pour la conservation des produits.
Formules et paramètres essentiels du dimensionnement
La formule de base pour calculer la puissance frigorifique s'exprime en watts et additionne plusieurs composantes. D'abord, on calcule les déperditions à travers les parois en multipliant la surface par le coefficient de transmission thermique et la différence de température entre l'intérieur et l'extérieur. Ensuite, il faut ajouter les apports dus au renouvellement d'air, à l'éclairage, aux personnes présentes et aux produits introduits. La formule générale peut s'écrire ainsi : P = Qparois + Qrenouvellement + Qéclairage + Qpersonnes + Qproduits. Chaque élément nécessite une attention particulière selon le type d'exploitation et la fréquence d'ouverture des portes. Néanmoins, des coefficients de sécurité doivent être appliqués pour garantir une marge opérationnelle suffisante.
Variables clés et coefficients de transmission thermique
Les variables essentielles du calcul incluent plusieurs données spécifiques à votre installation :
- Le coefficient K exprimé en W/m².K qui caractérise l'isolation des panneaux
- La surface totale des parois en contact avec l'extérieur ou d'autres locaux
- L'écart de température entre l'ambiance intérieure visée et la température extérieure
- Le volume de la chambre froide qui influence le renouvellement d'air
- La nature et la quantité de marchandises à refroidir quotidiennement
| Type de paroi | Coefficient K (W/m².K) | Performance isolante |
|---|---|---|
| Panneau 80 mm polyuréthane | 0,28 | Standard |
| Panneau 100 mm polyuréthane | 0,22 | Bonne |
| Panneau 120 mm polyuréthane | 0,18 | Excellente |
Par conséquent, le choix de l'épaisseur d'isolation influence directement la puissance frigorifique nécessaire et les coûts d'exploitation futurs. Un coefficient K faible réduit les besoins énergétiques sur le long terme.

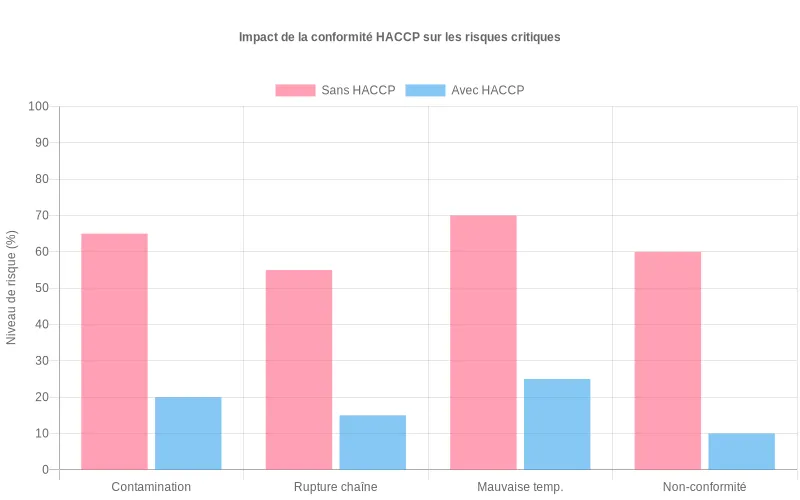

Les normes HACCP appliquées aux installations frigorifiques
Les normes HACCP (Hazard Analysis Critical Control Point) constituent le cadre réglementaire incontournable pour toute installation frigorifique destinée à la conservation des denrées alimentaires. Ce système préventif identifie, évalue et maîtrise les dangers significatifs au regard de la sécurité des aliments. Pour les responsables de maintenance, comprendre ces exigences permet de dimensionner correctement les chambres froides et d'assurer une conformité permanente. Le respect de ces normes garantit non seulement la sécurité sanitaire, mais protège également votre établissement contre les sanctions réglementaires. Par conséquent, chaque installation doit intégrer ces contraintes dès la phase de conception du bilan thermique.
Exigences réglementaires pour la conservation des denrées alimentaires
La réglementation européenne, notamment le règlement CE 852/2004, impose des obligations strictes concernant la chaîne du froid. D'abord, votre chambre froide doit maintenir des températures stables et homogènes dans tout le volume de stockage. Ensuite, vous devez disposer d'un système de surveillance et d'enregistrement continu des températures, avec des relevés traçables. De plus, la puissance frigorifique calculée doit anticiper les ouvertures de portes fréquentes, l'introduction de produits à température ambiante et les variations saisonnières. Les installations doivent également prévoir des alarmes automatiques en cas de dépassement des seuils critiques. Par ailleurs, un plan de maintenance préventive documenté s'avère obligatoire pour démontrer la maîtrise des points critiques. Néanmoins, ces contraintes varient selon le type d'activité et les catégories de produits stockés.
Températures obligatoires selon les catégories de produits
Chaque catégorie alimentaire impose des plages de température spécifiques que votre installation doit respecter scrupuleusement. Les denrées périssables nécessitent une attention particulière lors du dimensionnement de la puissance frigorifique. Voici les principales obligations à intégrer dans votre calcul :
- Viandes fraîches et produits de la pêche : température maximale de +2°C à +4°C
- Produits laitiers et plats préparés : conservation entre 0°C et +4°C
- Fruits et légumes : plage variable de +4°C à +10°C selon les variétés
- Produits surgelés : maintien strict à -18°C minimum avec tolérance de -15°C en transport
- Viandes congelées : stockage à -18°C avec enregistrement continu obligatoire
| Catégorie de produits | Température réglementaire | Tolérance maximale |
|---|---|---|
| Viandes et poissons frais | +2°C à +4°C | +3°C pendant transport |
| Produits laitiers | 0°C à +4°C | +6°C maximum |
| Surgelés | -18°C | -15°C en transit |
| Glaces et crèmes glacées | -18°C à -20°C | Aucune tolérance |
Finalement, votre calcul de puissance doit systématiquement intégrer une marge de sécurité pour compenser les écarts ponctuels. Cette approche préventive vous permet de respecter les normes HACCP même lors des périodes d'utilisation intensive ou de conditions climatiques défavorables.
Facteurs d’optimisation de la performance énergétique
L'optimisation énergétique d'une chambre froide représente un enjeu majeur pour réduire les coûts d'exploitation tout en garantissant la conservation optimale des produits. Une installation bien dimensionnée et correctement isolée permet de diminuer la consommation électrique jusqu'à 40% par rapport à un système standard. Par conséquent, chaque élément de la chaîne frigorifique doit être soigneusement étudié. D'abord, l'isolation thermique constitue le premier rempart contre les déperditions. Ensuite, le choix des équipements frigorifiques impacte directement le rendement global. De plus, la gestion des ouvertures et la régulation automatique jouent un rôle déterminant dans la stabilité thermique.
- Les différents paramètres permettant d'accroître l'efficacité énergétique des infrastructures
Impact de l'isolation et des équipements sur la consommation
La qualité de l'isolation influence directement la puissance frigorifique nécessaire et donc la facture énergétique. Une isolation performante réduit les apports thermiques externes, permettant au groupe froid de fonctionner moins fréquemment. Par ailleurs, les équipements modernes intègrent des technologies avancées comme les compresseurs à vitesse variable qui ajustent automatiquement leur puissance selon les besoins réels. Néanmoins, plusieurs paramètres doivent être optimisés simultanément :
- L'épaisseur et la continuité de l'isolation sur toutes les parois
- L'étanchéité des portes et sas d'accès pour limiter les infiltrations d'air chaud
- Le choix d'un groupe frigorifique adapté avec un coefficient de performance élevé
- L'installation de rideaux d'air ou portes rapides pour minimiser les échanges thermiques
- La mise en place d'un système de dégivrage efficace et économique
Choix des matériaux isolants et leur coefficient de résistance
Le choix du matériau isolant détermine la performance thermique globale de la chambre froide. Chaque matériau possède un coefficient de conductivité thermique lambda qui mesure sa capacité à transférer la chaleur. Plus ce coefficient est faible, meilleure est l'isolation. Finalement, l'épaisseur appliquée doit correspondre aux températures de stockage visées.
| Matériau isolant | Lambda (W/m.K) | Épaisseur recommandée | Application privilégiée |
|---|---|---|---|
| Polyuréthane (PUR) | 0,022 - 0,028 | 80 à 150 mm | Chambres négatives |
| Polystyrène extrudé (XPS) | 0,029 - 0,035 | 100 à 200 mm | Chambres positives |
| Laine minérale haute densité | 0,035 - 0,040 | 150 à 250 mm | Rénovation et mise aux normes |
Cependant, le coefficient d'isolation ne suffit pas à garantir l'efficacité. La mise en œuvre doit éviter les ponts thermiques qui créent des zones de faiblesse. Donc, l'utilisation de panneaux sandwich préfabriqués assure une continuité optimale de l'isolation. De plus, le traitement des angles et des jonctions nécessite une attention particulière pour maintenir l'étanchéité thermique sur l'ensemble de l'enveloppe frigorifique.

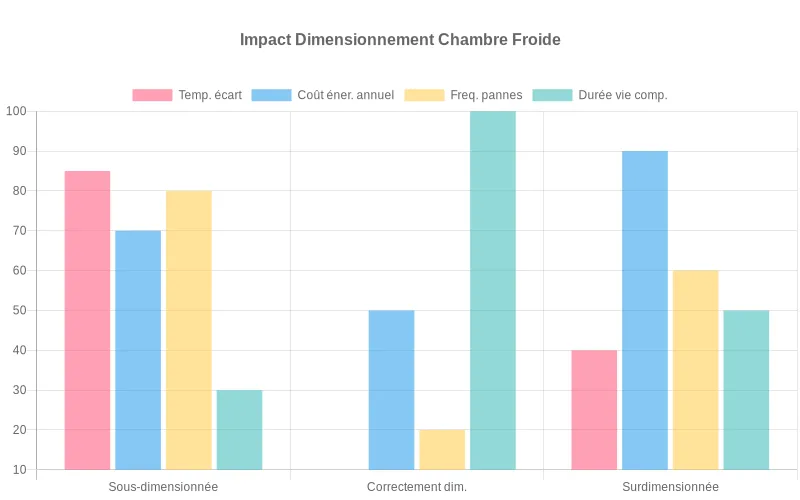

Dimensionnement pratique et erreurs à éviter
Le dimensionnement d'une chambre froide demande une approche méthodique pour garantir des performances optimales. Beaucoup de professionnels sous-estiment la puissance nécessaire, ce qui entraîne des dysfonctionnements coûteux. À l'inverse, un surdimensionnement génère des dépenses énergétiques inutiles et une usure prématurée du compresseur. Par conséquent, il convient d'adopter une démarche rigoureuse basée sur des calculs précis et des données réelles d'exploitation. L'expérience terrain montre que les erreurs de dimensionnement proviennent souvent d'une mauvaise évaluation des ouvertures de portes, des charges thermiques variables ou encore d'une isolation défaillante.
Études de cas selon les volumes et applications spécifiques
Chaque type d'installation présente des particularités qui influencent directement le calcul de puissance. Une chambre froide de boucherie nécessite une approche différente d'un local destiné aux produits laitiers. Les contraintes varient selon le volume, la fréquence d'utilisation et la nature des denrées stockées. Voici quelques exemples concrets pour mieux comprendre les variations de dimensionnement selon les configurations courantes :
| Type d'installation | Volume (m³) | Puissance moyenne (W) | Particularités |
|---|---|---|---|
| Chambre froide positive (fruits/légumes) | 20 m³ | 1 500 - 2 000 | Ventilation renforcée, humidité contrôlée |
| Chambre négative (viandes) | 15 m³ | 2 500 - 3 200 | Congélation rapide, isolation renforcée |
| Local produits laitiers | 30 m³ | 2 200 - 2 800 | Température stable, faible amplitude |
Ces valeurs constituent des repères indicatifs qui doivent être affinés selon les conditions réelles d'exploitation. Néanmoins, elles permettent d'avoir une première estimation fiable pour engager les démarches de conception.
Marges de sécurité et ajustements selon l'usage professionnel
L'application d'une marge de sécurité reste indispensable pour absorber les variations imprévues. Les professionnels recommandent généralement d'ajouter entre 15% et 25% de puissance supplémentaire par rapport au calcul théorique. Cette réserve compense plusieurs facteurs pratiques souvent négligés lors de la phase de conception. D'abord, les ouvertures fréquentes de portes génèrent des apports thermiques significatifs. Ensuite, le vieillissement progressif des équipements réduit leur efficacité initiale. De plus, les périodes de forte chaleur extérieure sollicitent davantage le système frigorifique. Finalement, certaines opérations comme le stockage de produits non prérefroidis augmentent temporairement la charge thermique. Pour éviter les erreurs courantes, veillez à considérer ces éléments essentiels :
- Prévoir un coefficient de majoration adapté à la fréquence d'ouverture des portes
- Intégrer les apports thermiques liés à l'éclairage et aux équipements annexes
- Anticiper l'évolution des besoins de stockage sur plusieurs années
- Tenir compte des contraintes d'implantation et de ventilation du groupe froid
Ces précautions garantissent une installation pérenne qui maintient les performances attendues sur le long terme. Par ailleurs, un dimensionnement judicieux facilite la maintenance préventive et limite les interventions correctives coûteuses.
